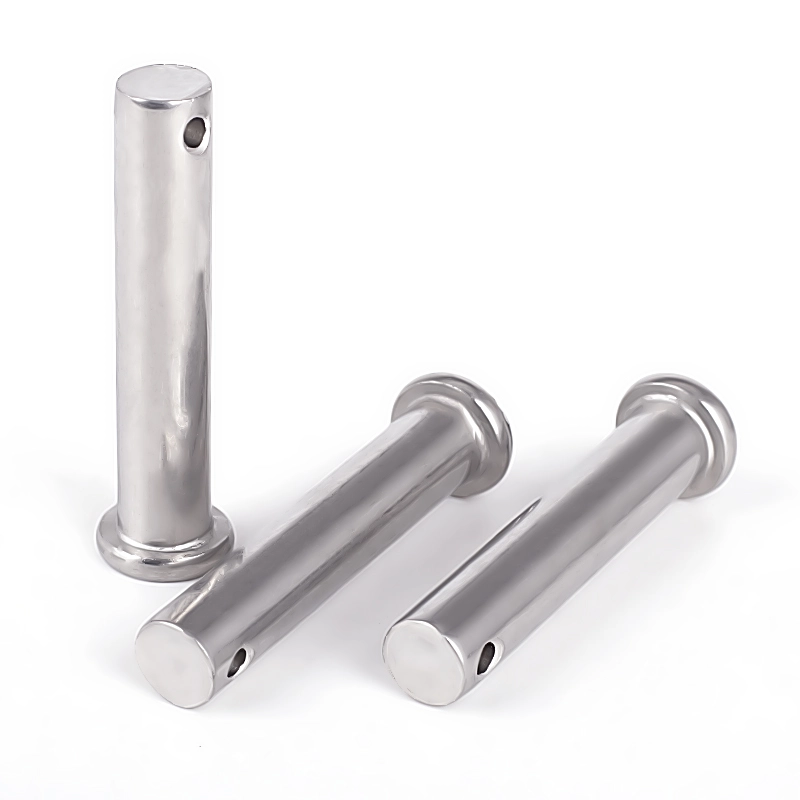

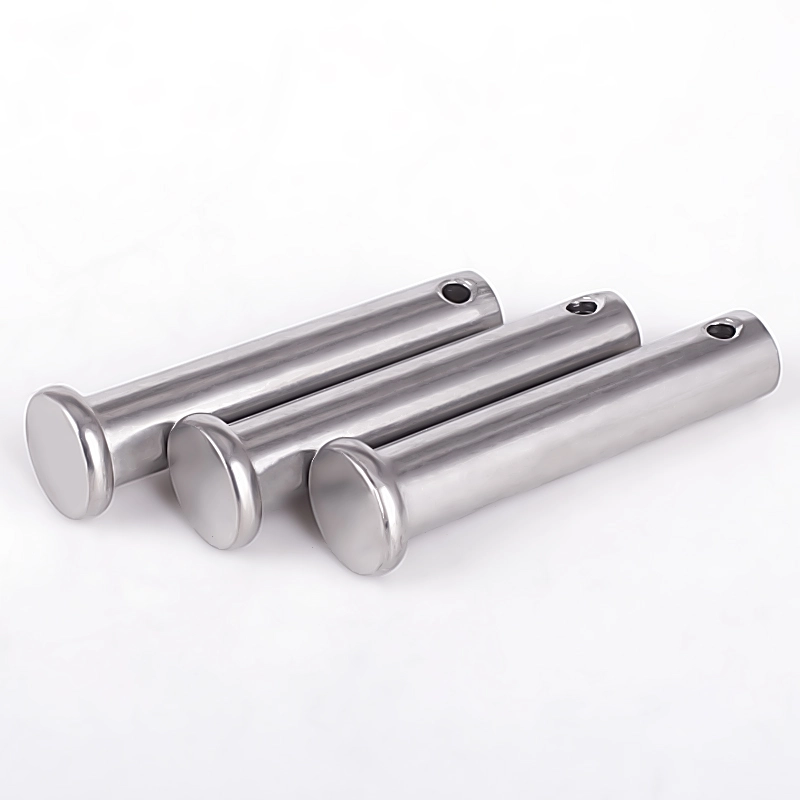

Clevis Pin untuk Sambungan Mekanikal

Pin Clevis untuk Sambungan Mekanikal ini, dijual terus oleh Kilang Wanluo, ialah komponen sambungan alih silinder standard industri. Ia digunakan terutamanya untuk senario pemasangan dinamik yang melibatkan engsel mekanikal, sendi berputar, dan struktur bergerak fleksibel rod penyambung. Tidak seperti pin tetap di pasaran yang hanya digunakan untuk penentududukan tepat statik, produk ini direka bentuk dengan sambungan boleh alih dinamik sebagai tujuan terasnya, disesuaikan secara khusus kepada pelbagai sambungan mekanikal yang memerlukan putaran salingan, ayunan sudut dan bukaan dan penutup yang fleksibel.

Hantar Pertanyaan

Product Description

Apabila Kilang Wanluo mengeluarkan Pin Clevis untuk sambungan mekanikal, ia menggunakan struktur bersepadu kepala rata dan lubang telus di hujung ekor. Digabungkan dengan pin berpecah, ia boleh mencapai penguncian berganda. Pemasangannya mudah, putarannya lancar, dan ia boleh menghalang longgar dan anjakan semasa pergerakan berterusan peralatan. Ia boleh digunakan secara meluas untuk pemasangan standard struktur penghantaran mekanikal, komponen casis kenderaan, peralatan hidraulik, dan pelbagai komponen alih.

Titik jualan yang berbeza

1. Fokus pada sambungan aktiviti dinamik, sesuai untuk keadaan kerja dinamik dan bukannya kedudukan statik.

2. Had kepala rata dan penguncian lubang ekor, memberikan perlindungan anti-gelincir dwi untuk keselamatan yang lebih baik.

3. Serasi dengan struktur garpu, menawarkan kebolehsuaian yang lebih kukuh dan toleransi pemasangan yang lebih tinggi.

4. Struktur ringkas dan tahan lama, dengan haus dan lusuh jangka panjang yang lebih rendah.

5. Sangat serba boleh, sesuai untuk penggantian standard pelbagai peralatan industri.

Ciri-ciri Struktur & Teknologi Pembuatan

Pin Clevis untuk Sambungan Mekanikal tajuk sejuk ketepatan satu keping dan proses membentuk pengisaran tanpa pusat, yang terdiri daripada kepala had bulat rata, badan pin silinder pepejal licin dan lubang pin ekor terpelihara. Kepala rata yang menebal menyediakan had permukaan yang stabil, mengelakkan badan pin tenggelam ke dalam lubang pelekap dan memastikan kerataan pemasangan yang konsisten. Badan pin pepejal integral mempunyai ketegaran struktur yang tinggi dan kemasan permukaan licin, mengurangkan rintangan geseran semasa putaran komponen dan memastikan pergerakan mekanikal yang fleksibel dan tidak terhalang. Lubang ekor yang diposisikan dengan tepat mempunyai apertur seragam dan dinding dalam yang licin, padan dengan sempurna pin belah standard untuk membentuk sistem penguncian keselamatan yang lengkap. Dihasilkan daripada keluli karbon berkualiti tinggi, keluli aloi dan bahan keluli tahan karat, semua produk menjalani kemasan halus, deburring dan rawatan anti-karat yang standard. Kawalan toleransi dimensi yang ketat memastikan kesesuaian sifar jitter dengan lubang engsel standard, dengan rintangan ricih yang stabil dan rintangan lesu gerakan jangka panjang, menyesuaikan diri dengan keadaan kerja pemasangan mudah alih yang kerap.

Parameter Produk

Item Parameter	Spesifikasi Terperinci
Nama Produk	Pin Clevis, Pin Clevis Kepala Rata, Pin Engsel Jenis Lubang, Pin Silinder Sambungan Alih
Standard Eksekutif	DIN11023, Piawaian ISO, Piawaian GB, Piawaian ANSI, Saiz Bukan Piawai Tersuai
Bahan Tersedia	45# Keluli Karbon, Keluli Aloi 40Cr, Keluli Tahan Karat 304/316
Julat Saiz	Diameter 2mm-30mm, Panjang 6mm-350mm saiz standard penuh, kedudukan & panjang lubang pin tersuai
Jenis Struktur	Kepala had rata, badan silinder pepejal, struktur pengunci keselamatan lubang pin ekor
Teknologi Pemprosesan	Tajuk sejuk ketepatan, pengisaran tanpa pusat, penggerudian ketepatan lubang, pengerasan & kemasan permukaan
Bahan Kerja Berkenaan	Engsel mekanikal, kurungan clevis, rod penyambung, casis kenderaan, sambungan boleh alih hidraulik, bahagian jentera kejuruteraan
Rawatan Permukaan	Galvanisasi (putih/warna/hitam), pengerasan oksida hitam, pempasifan, penggilap keluli tahan karat
Sifat Mekanikal	Rintangan ricih yang tinggi, putaran lancar, hadkan anti-tenggelam, anti-jatuh yang selamat, rintangan keletihan untuk pergerakan yang kerap
Kaedah Pembungkusan	Kotak dalam anti-karat + karton eksport, pembungkusan kalis lembapan dan kalis kejutan, pembungkusan palet untuk pesanan pukal
Perkhidmatan Bekalan	Bekalan standard spot, penyesuaian bukan standard, bekalan sokongan sehenti dengan pin belah

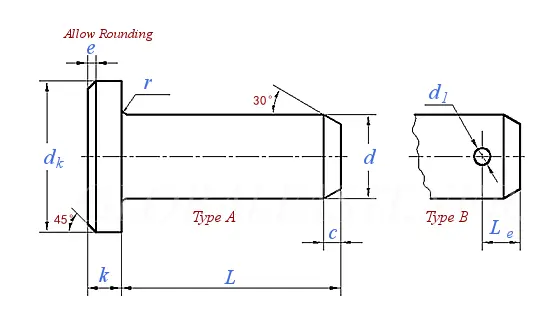

Clevis Pin For Mechanical Connection

Diameter Nominal d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	maks=saiz nominal (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	maks=saiz nominal (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=saiz nominal (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maks	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maks	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Saiz Nominal (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maks	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Kelebihan Teras & Aplikasi Perindustrian

1. Struktur pengehad kepala rata profesional dengan berkesan menghalang badan pin daripada tenggelam dan beralih semasa putaran berkelajuan tinggi dan pergerakan salingan, mengekalkan kedudukan pemasangan bahagian alih yang stabil dan mengelakkan jitter mekanikal dan sisihan sambungan.

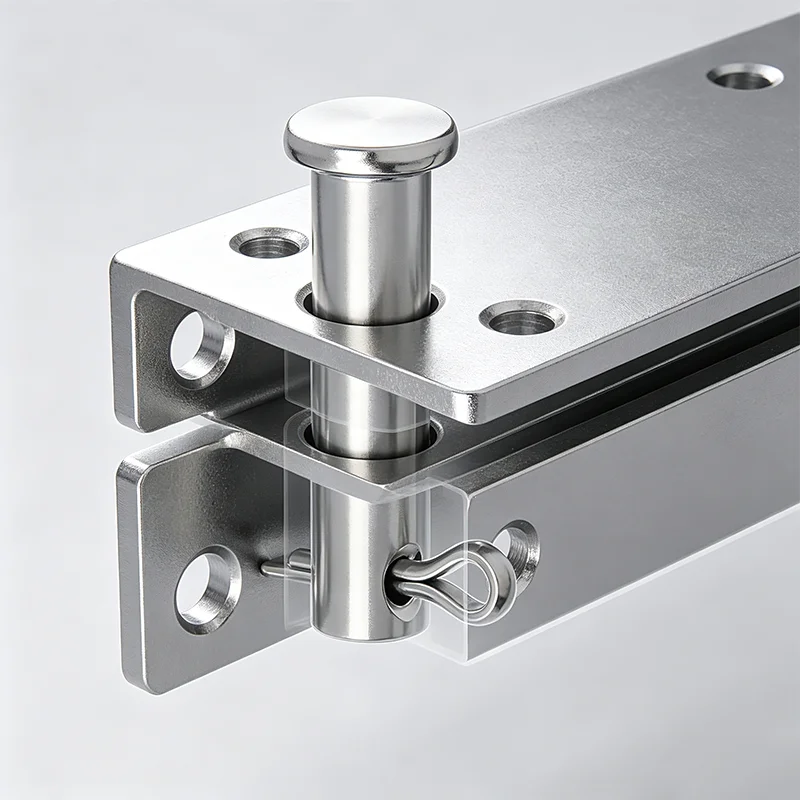

2. Reka bentuk padanan mengunci lubang ekor, sangat serasi dengan pin belah standard. Gabungan pin clevis dan pin belah membentuk dwi perlindungan keselamatan, menyelesaikan sepenuhnya risiko badan pin terjatuh disebabkan oleh getaran mekanikal jangka panjang dan beban hentaman.

3. Badan pin silinder ultra licin meminimumkan geseran pemasangan, memastikan putaran sendi engsel dan bahagian penyambung boleh alih yang fleksibel dan stabil. Ia mempunyai rintangan keletihan gerakan yang sangat baik, tidak mudah tersekat atau haus selepas operasi kerap jangka panjang.

4. Kekuatan struktur yang tinggi dan rintangan ricih yang kuat. Proses pembentukan kamiran pepejal membolehkan badan pin menanggung beban sisi dan ketegangan yang besar, menyesuaikan diri dengan senario sambungan alih tugas berat bagi jentera kejuruteraan dan peralatan kenderaan.

5. Pin Clevis untuk Sambungan Mekanikal mempunyai julat aplikasi yang luas dengan pilihan bahan yang pelbagai, digunakan secara meluas dalam sistem casis kereta, jentera pertanian, peralatan hidraulik, kemudahan kereta api, peralatan automasi dan pelbagai medan sambungan boleh alih engsel mekanikal.

Clevis Pin For Mechanical Connection

Senario Aplikasi Di Tapak Sebenar

Pengikat dan perkakasan logam tersuai kami digunakan secara meluas dalam senario industri sejagat global, menyesuaikan sepenuhnya dengan keadaan kerja yang kompleks:

1. Pemasangan peralatan mekanikal industri & sambungan tetap

2. Kejuruteraan pembinaan & pengikat struktur bangunan

3. Pelabuhan, marin dan kejuruteraan luar pesisir angkat & penetapan ketegangan

4. Tenaga baharu, peralatan automasi dan pemasangan sistem saluran paip

5. Persekitaran kerja keras yang berkarat tinggi, lembap dan beban tinggi

6. Pengedaran pasaran runcit borong global dan perkakasan tempatan
