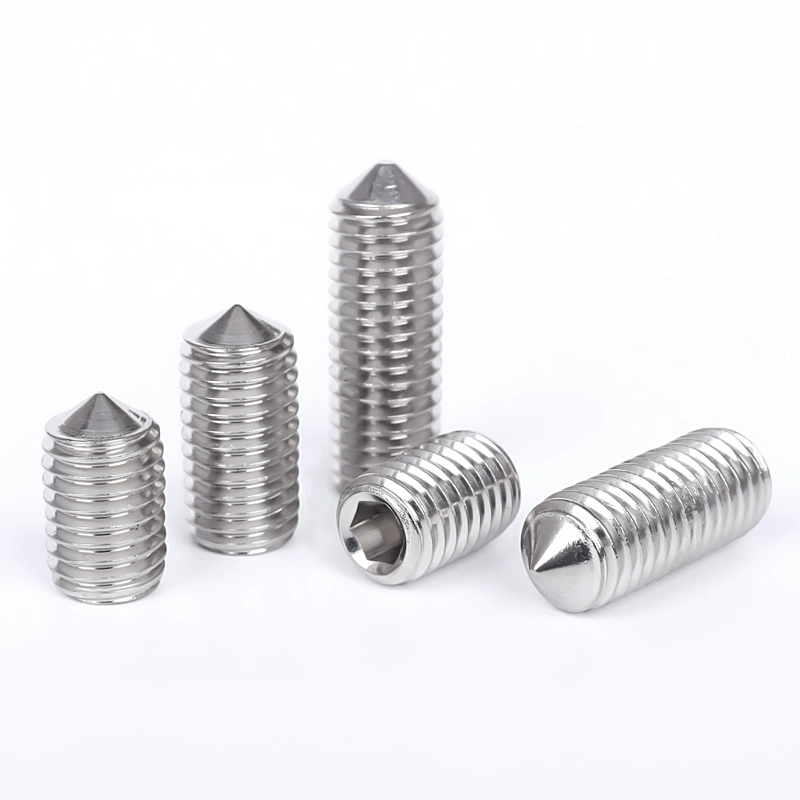

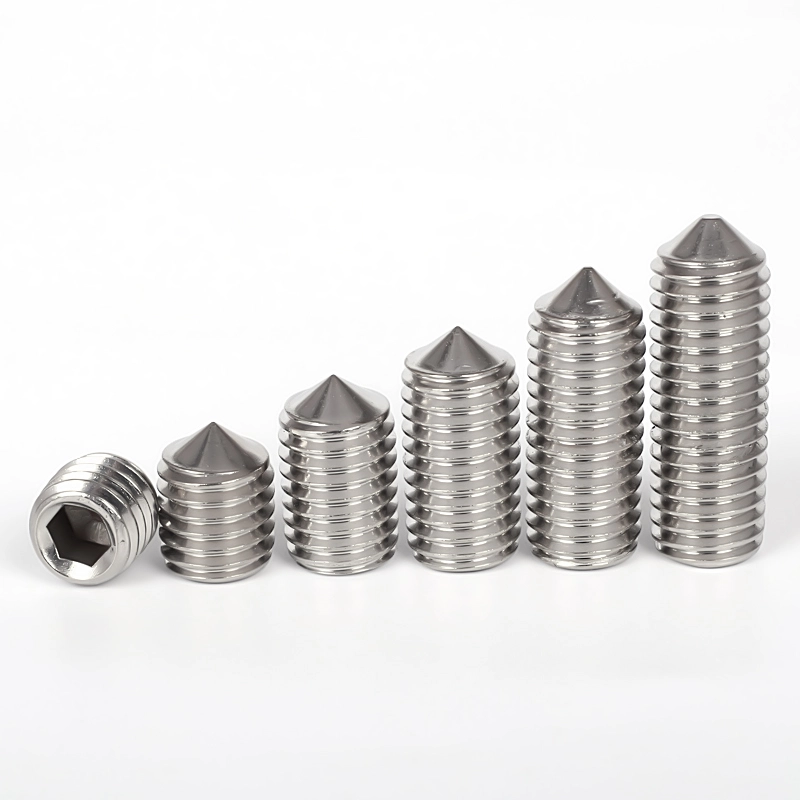

Skru Set Mata Kon Keluli Tahan Karat DIN 914

Skru Set Titik Kon Keluli Tahan Karat DIN 914 yang dibekalkan oleh Kilang Wanluo ialah komponen pengikat heksagon tanpa kepala berketepatan tinggi standard Jerman. Ia direka khas untuk kedudukan paksi mekanikal dan senario penguncian anti putaran, dan tergolong dalam pengikat henti had tersembunyi yang digunakan dalam pemasangan peralatan ketepatan. Tidak seperti logik reka bentuk skru pengunci hujung rata DIN913 yang bergantung pada had sentuhan satah, produk ini menggunakan struktur hujung kon tepat 90°, menampilkan penguncian saling mengunci seperti titik, dan direka khusus untuk penetapan anti-gelincir aci bulat dan bahagian berputar.

Hantar Pertanyaan

Product Description

Skru Set Titik Kon Keluli Tahan Karat DIN 914 kilang Wanluo. Keseluruhan mesin menggunakan struktur bersepadu tanpa kepala. Selepas pemasangan, ia boleh disembunyikan sepenuhnya di dalam bahan kerja, tanpa sebarang struktur yang menonjol, dan tidak akan mengganggu operasi peralatan, gelongsor komponen, atau struktur penampilan.

Mengapa memilihnya?

Produk ini dihasilkan sepenuhnya mengikut toleransi standard industri Jerman. Ia terbentuk melalui penempaan sejuk berketepatan tinggi dan rawatan pengerasan bersepadu. Kekerasan keseluruhan adalah tinggi dan kadar ubah bentuk sangat rendah. Dinding dalaman lubang heksagon dalaman standard adalah licin dan teratur, sesuai untuk alat heksagon dalaman ketepatan. Ia boleh menahan penguncian tork yang tinggi dan tidak mudah retak atau tergelincir. Profil gigi berbenang penuh metrik yang digulung adalah padat dan seragam. Penglibatan benang lancar dan kedudukannya tepat. Digabungkan dengan hujung kon berkekerasan tinggi, ia boleh menggigit dengan kuat ceruk kedudukan bahan kerja, secara asasnya menyelesaikan masalah biasa seperti anjakan badan aci, komponen melonggarkan dan kegagalan kedudukan semasa operasi jangka panjang peralatan. Ia sesuai untuk pelbagai keadaan kerja mekanikal yang memerlukan penentukuran yang tepat dan kedudukan stabil jangka panjang.

Aplikasi produk

1. Kedudukan anti-putaran aci penghantaran dan aci berputar

Skru Set Titik Kon Keluli Tahan Karat DIN 914 kami digunakan secara meluas untuk penetapan lilitan pelbagai aci penghantaran mekanikal, aci teras dan komponen rod bulat. Dengan menggunakan hujung kon untuk menggigit mata cekung pratetap pada badan aci, kedudukan mengunci tegar terbentuk, menghalang aci daripada berputar, beralih atau menyimpang dalam sudut semasa operasi peralatan, memastikan ketepatan operasi stabil struktur penghantaran.

2. Mengunci dan menetapkan gear, sproket, dan roda segerak

Sesuai untuk mengunci dan memasang gear, sproket, roda segerak, dan badan aci, menggantikan mekanisme had mudah tradisional. Dengan mengambil kesempatan daripada kelebihan menggigit titik tetap pada hujung kon, ia menghalang badan roda daripada longgar atau beralih semasa putaran berkelajuan tinggi, memastikan ketepatan padanan sistem penghantaran kuasa.

3. Mengehadkan dan penentukuran galas dan komponen ketepatan

Digunakan untuk penentukuran pengehad paksi dan penalaan halus bagi galas, sesendal dan komponen perkakas ketepatan. Struktur tersembunyi tanpa kepala tidak menduduki ruang pemasangan dan boleh mengawal dengan tepat jurang pemasangan komponen, mencapai penjajaran pemasangan peringkat mikrometer, sesuai untuk keperluan pemasangan peralatan automasi ketepatan, instrumen dan perkakas.

4. Penetapan penalaan halus struktur mekanikal kecil

Boleh digunakan untuk mengunci penalaan halus pelbagai bingkai boleh laras, blok kedudukan dan komponen gerakan kecil. Ia menyokong pelonggaran berulang, kedudukan semula dan penguncian semula, sesuai untuk senario pelarasan yang kerap seperti penyahpepijatan peralatan, pelarasan mikro keadaan kerja dan penentukuran ketepatan biasa.

Ciri Geometri Komponen & Metodologi Fabrikasi Tersuai

Skru grub mata kon DIN 914 mengguna pakai penempaan sejuk ketepatan tinggi bersepadu dan proses rawatan pengerasan bersepadu, dengan kawalan toleransi industri yang ketat untuk dimensi keseluruhan. Soket heks dalaman standard dibentuk secara mendalam dengan dinding dalaman licin, sepana Allen berketepatan sempurna padanan, menyokong penguncian tork tinggi tanpa alat tergelincir atau soket runtuh. Hujung kon 90° yang digilap dengan tepat mempunyai ciri tirus seragam dan kekerasan tinggi, mampu menggigit titik cekung kedudukan logam secara stabil tanpa hujung pecah atau ubah bentuk, merealisasikan kedudukan tetap gelincir sifar. Benang metrik standard keratan penuh digulung dengan profil gigi yang padat dan kemas, memastikan skru licin, lejang penguncian yang tepat dan pemasangan benang yang ketat, sesuai untuk pelarasan yang kerap dan keadaan kerja getaran jangka panjang. Tersedia dalam keluli tahan karat premium dan gred keluli aloi berkekuatan tinggi, skru memberikan kekerasan yang sangat baik, rintangan tekanan dan rintangan kakisan, mengekalkan ketepatan kedudukan yang stabil dalam pelbagai persekitaran pemasangan mekanikal.

Parameter Produk

Item Parameter	Spesifikasi Terperinci
Nama Produk	Skru Set Mata Kon DIN 914, Skru Grub Soket Hex Tanpa Kepala
Standard Eksekutif	DIN 914, ISO 4027, Standard GB, Saiz Bukan Standard Tersuai
Bahan Tersedia	304, Keluli Tahan Karat 316L, Keluli Aloi Kekuatan Tinggi Gred 12.9, Keluli Karbon
Julat Saiz	M2-M16 saiz metrik standard penuh, spesifikasi ultra-pendek/ultra-panjang tersuai
Jenis Struktur	Reka bentuk tanpa kepala, titik kon standard 90°, pemacu heks dalaman
Jenis Drive	Soket hex dalaman ketepatan, serasi dengan kekunci Allen standard
Ciri Benang	Benang metrik penuh, ketepatan toleransi tinggi, pelarasan teleskopik lancar
Rawatan Permukaan	Penjerukan & pempasifan / Oksida hitam / Bersalut zink, kemasan ketepatan bebas burr
Sifat Mekanikal	Kekerasan hujung tinggi, daya gigitan yang kuat, anti-putaran, anti-getaran melonggarkan, kedudukan yang stabil
Kaedah Pembungkusan	Beg dalam kalis lembapan + karton eksport, pembungkusan palet untuk pesanan pukal
Perkhidmatan Bekalan	Bekalan pukal spot, penyesuaian bukan standard, perolehan pengikat sehenti

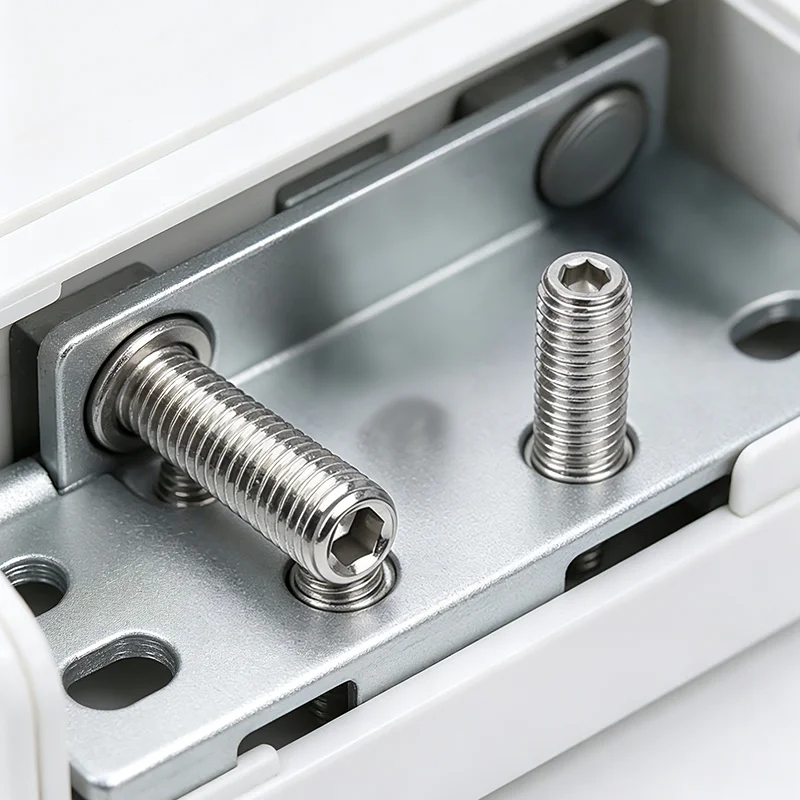

Stainless Steel Din 914 Cone Point Set Screw

Benang skru d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	Pitch		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_t	maks		-	-	-	-	-	-	-	-	1.5
d_t	min		-	-	-	-	-	-	-	-	0.9
e	min		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Saiz Nominal		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	maks		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	min		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	min	pendek	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	min	panjang	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^②	Saiz Nominal		2	2.5	2.5	2.5	3	3	4	5	6

Benang skru d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pitch		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_t	maks		2	2.5	3	4	4	5	5	6	6
d_t	min		1.4	1.9	2.4	3.25	3.25	4.25	4.25	5.25	5.25
e	min		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Saiz Nominal		4	5	6	6	8	10	10	12	12
	maks		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	min		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	min	pendek	3	4	4.5	5.6	6.4	7.2	8	9	10
t	min	panjang	5	6	8	9	10	11	12	13.5	15
L₀^②	Saiz Nominal		8	10	12	12	16	18	18	25	25

Keunggulan Fungsian & Aplikasi Tugas Berat Di Tapak

1. Reka bentuk gigitan mata kon profesional 90° membentuk penguncian terbenam dengan lubang penentududukan bahan kerja, menjana geseran anti-putaran yang kuat, menyelesaikan sepenuhnya masalah putaran dan anjakan bahagian aci dan gear di bawah keadaan operasi dan getaran berkelajuan tinggi.

2. Pemasangan tersembunyi tanpa kepala penuh mencapai tonjolan permukaan sifar, tiada gangguan struktur dengan bahagian yang bergerak, menyesuaikan dengan sempurna kepada struktur mekanikal padat dan ruang pemasangan terkurung tanpa menjejaskan operasi peralatan dan kerataan penampilan.

3. Hujung kon berkekerasan tinggi dan struktur badan skru bersepadu menahan hujung pecah dan ubah bentuk semasa penguncian tork tinggi, memastikan kedudukan gigitan stabil jangka panjang dan meningkatkan kestabilan dan keselamatan pemasangan peralatan.

4. Padanan benang standard ketepatan menyokong pelarasan mikro yang fleksibel dan pembongkaran berulang, mudah untuk penyahpepijatan peralatan, penentukuran kedudukan dan penyelenggaraan harian, dengan prestasi pengikat yang tahan lama dan boleh dipercayai.

5. Penyelesaian bahan terpelbagai meliputi pelbagai senario aplikasi: 12.9 keluli berkekuatan tinggi untuk kedudukan mekanikal beban berat, dan keluli tahan karat untuk pemasangan peralatan persekitaran anti-karat dan lembap, digunakan secara meluas untuk industri mesin, acuan, automasi dan instrumentasi.

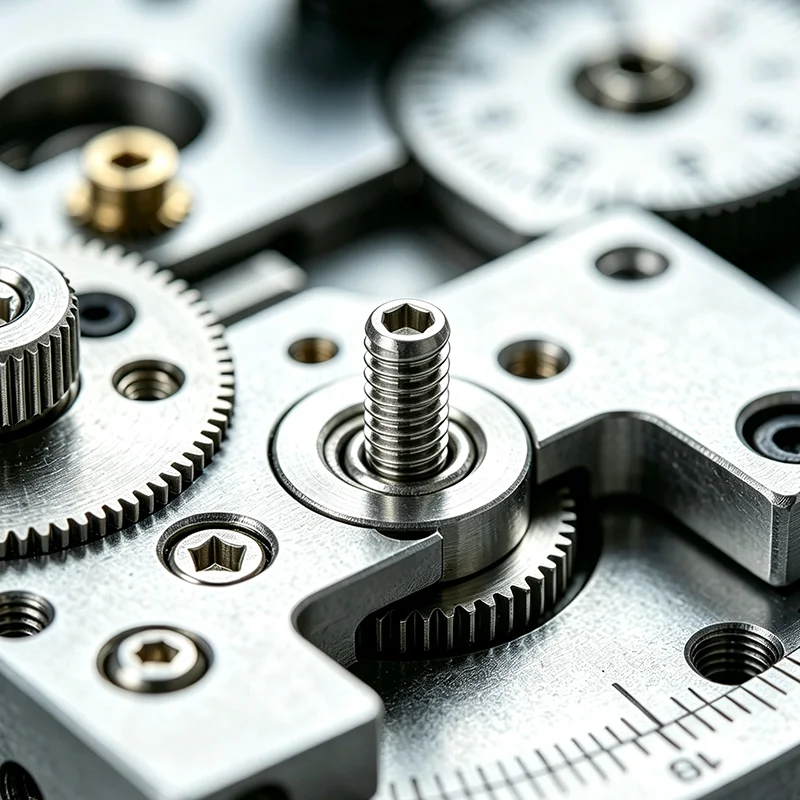

Stainless Steel Din 914 Cone Point Set Screw

Nota untuk Perhatian

1. Ia direka bentuk agar sesuai dengan lubang kedudukan tertentu dan melarang menekan buta dan mengunci keras. Skru Set Mata Kon Keluli Tahan Karat DIN 914 mencapai kedudukan dengan menggigit kemurungan pratetap pada lubang yang telah ditetapkan. Dilarang sama sekali untuk mengunci secara paksa pada permukaan aci licin tanpa lubang kedudukan. Ini boleh menyebabkan hujung kon pecah, permukaan aci tercalar, kedudukan tergelincir, dan gagal mencapai kesan anti-kilasan yang stabil.

2. Ia hendaklah dipasang menggunakan alat ketepatan standard: Semasa pemasangan, sepana soket hex standard yang sepadan dengan saiz yang betul mesti digunakan. Dilarang sama sekali menggunakan alat yang tidak standard atau usang untuk mengelakkan alat daripada tergelincir semasa mengunci dan lubang dalam daripada dibulatkan, yang boleh menyebabkan skru tersangkut, menyukarkan pembongkaran.

3. Kawal daya penguncian untuk mengelakkan kerosakan beban lampau: Apabila mengunci dengan tork yang tinggi, daya harus digunakan secara sama rata. Pengetatan kuat yang berlebihan akan menyebabkan hujung kon pecah dan lubang kedudukan berubah bentuk, merosakkan ketepatan pemasangan dan menjejaskan kestabilan operasi peralatan seterusnya.

4. Bezakan keadaan kerja dan pilih bahan yang sesuai: Untuk jentera dalaman biasa, model keluli aloi boleh dipilih untuk meningkatkan kekerasan. Untuk persekitaran yang lembap, luar atau menghakis, bahan keluli tahan karat harus digunakan untuk mengelakkan kunci daripada gagal akibat pengoksidaan jangka panjang dan berkarat dan menjadikannya sukar untuk dibuka.

5. Semak status penguncian secara kerap dalam senario pelarasan yang kerap: Untuk mata peralatan yang perlu dilaraskan berulang kali dan tertakluk kepada getaran jangka panjang, pemeriksaan tetap pada status penguncian adalah perlu. Skru longgar hendaklah segera diketatkan untuk mengelakkan anjakan mikro terkumpul yang disebabkan oleh getaran jangka panjang, yang boleh menjejaskan ketepatan keseluruhan peralatan.

6. Jangan gantikannya dengan skru pengunci galas beban: Produk ini ialah aksesori penentududukan dan pengehad yang tepat. Fungsi terasnya ialah anti-kilasan, kedudukan, dan pelarasan halus. Ia tidak boleh digunakan sebagai skru pengunci utama galas beban, ketegangan atau ricih. Elakkan beban berlebihan untuk mengelakkan kerosakan dan kegagalan.
