Keluli Tahan Karat DIN 472 Lingkaran Dalaman / Cincin Penahan Lubang

Keluli Tahan Karat DIN 472 Lingkaran Dalaman / Cincin Penahan Lubang berkualiti tinggi Wanluo China dikeluarkan dengan ketat mengikut piawaian industri DIN Jerman, berfungsi sebagai pengikat penahan elastik profesional untuk kedudukan lubang.

Hantar Pertanyaan

Product Description

Berbeza daripada circlip luar aci DIN 471 untuk pengapit aci luar, Lingkaran Lingkaran Dalaman DIN 472 / Lingkaran Lubang Keluli Tahan Karat oleh kilang Wanluo menampilkan struktur elastik bukaan ke dalam, direka khas untuk mengapit dan mengehadkan alur lubang dalam. Dengan prestasi pengembangan dan pengapit elastik yang boleh dipercayai, ia tertanam di dalam alur lubang ketepatan untuk menetapkan pin, galas, aci dalam dan komponen terbina dalam, dengan berkesan menghalang bahagian dalaman daripada terjatuh dan anjakan paksi di bawah getaran operasi dan impak beban. Menampilkan struktur padat, ketepatan penjepit yang tinggi dan pemasangan mudah, ia merupakan pengikat standard teras untuk pemasangan mekanikal terbina dalam dan had kedudukan lubang ketepatan.

Reka Bentuk Pembinaan Produk & Proses Fabrikasi Industri

Lingkaran lubang dalaman DIN 472 menggunakan keluli spring ketulenan tinggi dan bahan keluli tahan karat premium, diproses dengan pengecapan ketepatan bersepadu, rawatan haba pelindapkejutan dan pembajaan dan pemangkasan tepi halus. Struktur bukaan ke dalam yang unik dan lubang pelekap simetri sangat sepadan dengan playar circlip profesional untuk pemasangan dan pembongkaran pengembangan pantas. Radian bulatan luar dan diameter pengapit ditentukur dengan tepat untuk mencapai sentuhan penuh dan padat ketat dengan alur lubang dalam standard, mengelakkan pengapit longgar, mengimbangi atau jatuh. Ketebalan badan gelang keseluruhan adalah seragam dengan keliatan elastik yang sangat baik dan rintangan keletihan, mengekalkan prestasi penjepit yang stabil selepas pengembangan berulang dan operasi kitaran jangka panjang tanpa ubah bentuk kekal atau kegagalan elastik. Permukaan licin tanpa duri dengan berkesan melindungi diameter dalam dinding lubang dan bahagian yang dipasang dengan ketepatan daripada calar dan lelasan, memenuhi piawaian pemasangan mekanikal ketepatan tinggi.

Parameter Produk

Item Parameter	Spesifikasi Terperinci
Nama Produk	DIN 472 Lingkaran Dalaman, Cincin Penahan Lubang, Cincin Snap Dalaman
Standard Eksekutif	DIN 472, Piawaian ISO, Piawaian GB, Saiz Bukan Piawai Tersuai
Bahan Tersedia	304, Keluli Tahan Karat 316L, Keluli Spring berkualiti tinggi, Keluli Karbon bersalut zink
Julat Saiz	Diameter lubang φ8mm-φ100mm saiz standard penuh, apertur & ketebalan khas tersuai
Jenis Struktur	Cincin anjal bukaan dalam dalaman, lubang pelekap berganda, jenis pengapit alur lubang dalam
Teknologi Pemprosesan	Pengecapan ketepatan, pengerasan rawatan haba, deburring tepi, penentukuran anjal
Objek Berkenaan	Lubang dalaman mekanikal, lubang galas, lubang silinder dan kedudukan alur terbina dalam ketepatan
Rawatan Permukaan	Penjerukan & pempasifan / Bersalut zink / Oksida hitam, anti-karat & anti-karat
Sifat Mekanikal	Daya pengapit anjal yang stabil, anti-keletihan, anti-longgar, prestasi had tahan lama
Kaedah Pembungkusan	Beg dalam kalis lembapan + karton eksport, pembungkusan palet untuk pesanan pukal
Perkhidmatan Bekalan	Bekalan pukal spot, penyesuaian bukan standard, perolehan sehenti pengikat campuran

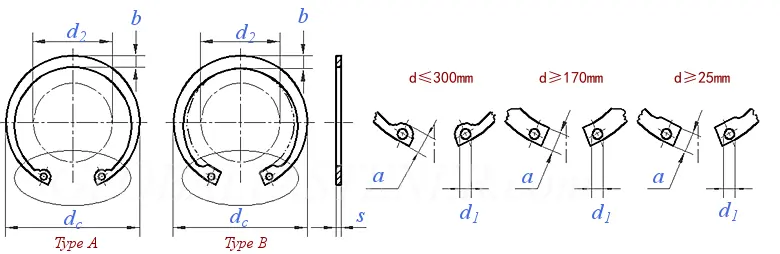

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Diameter Nominal d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	maks	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Saiz Nominal	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	maks	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	maks	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
setiap 1000unit ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Diameter Nominal d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Saiz Nominal	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	maks	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	maks	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
setiap 1000unit ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Diameter Nominal d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	maks	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Saiz Nominal	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	maks	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	maks	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
setiap 1000unit ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Diameter Nominal d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	maks	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Saiz Nominal	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	maks	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	maks	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
setiap 1000unit ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Sorotan Keunggulan Produk & Senario Aplikasi Merentas Industri

1. Struktur pengapit lubang dalam profesional sangat sepadan dengan saiz alur lubang standard, memberikan daya pengapit elastik lilitan seragam, dengan berkesan mengehadkan pergerakan paksi galas terbina dalam, aci dan bahagian pin untuk mengelakkan detasmen komponen dalaman.

2. Proses rawatan haba integral yang ketat meningkatkan kestabilan elastik dan keliatan mekanikal, memastikan tiada keletihan anjal, kelonggaran atau patah selepas getaran jangka panjang dan pemasangan berulang, mengekalkan ketepatan had tepat jangka panjang.

3. Reka bentuk lubang dua simetri menyokong pemasangan dan pembongkaran pengembangan pantas dengan playar circlip khas, meningkatkan kecekapan pemasangan pengeluaran dan kemudahan penyelenggaraan peralatan kemudiannya, sesuai untuk pengeluaran kelompok industri berskala besar.

4. Kemasan bebas burr ultra licin melindungi dinding lubang dalam dan bahagian padanan ketepatan daripada lelasan dan calar, mengelakkan kerosakan pemasangan dan kegelisahan peralatan, memastikan operasi struktur mekanikal ketepatan yang stabil.

5. Bahan terpelbagai dan penyelesaian rawatan permukaan menyesuaikan diri dengan pelbagai senario kerja, digunakan secara meluas dalam komponen pneumatik hidraulik, bahagian ketepatan automotif, perkakas rumah, peralatan automasi dan struktur had lubang kejuruteraan mekanikal.

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Soalan Lazim

S1: Apakah tujuan utama DIN 472 circlip?

A1: DIN 472 ialah lilitan lubang dalaman, dipasang di dalam lubang yang telah dibuka dan dibenamkan dalam alur lubang. Ia digunakan untuk menetapkan dan mengehadkan galas terbina dalam, aci dan bahagian silinder untuk mengelakkan paksi jatuh dan anjakan komponen dalaman.

S2: Perbezaan utama antara DIN 472 dan DIN 471?

A2: DIN 471 ialah lilitan luar untuk pengapit luar aci dengan bukaan luar; DIN 472 ialah lilitan dalaman untuk pengapit dalam lubang dengan bukaan ke dalam. Kedua-duanya mempunyai arah tegasan struktur yang bertentangan dan tidak boleh ditukar ganti sepenuhnya, membentuk set lengkap pengikat had aci dan lubang.

S3: Adakah lilitan DIN 472 mudah berubah bentuk semasa pemasangan?

A3: Tidak. Produk kami menggunakan rawatan mengeras keluli spring profesional dengan keliatan dan ketegaran yang kuat. Pemasangan pengembangan alat standard tidak akan menyebabkan ubah bentuk kekal, dan circlip dengan cepat boleh melantun ke saiz standard untuk pengapit yang ketat.

S4: Apakah senario yang sesuai untuk DIN 472?

A4: Ia digunakan secara meluas untuk semua senario had lubang terbina dalam, seperti lubang injap hidraulik, lubang galas motor, lubang pemasangan peralatan, bahagian silinder, lubang instrumen ketepatan dan struktur penetapan rongga dalaman mekanikal automatik.

S5: Bolehkah lilitan lubang bukan standard yang disesuaikan disediakan?

A5: Ya. Kami menyokong penyesuaian diameter dalam dan luar khas, ketebalan, saiz padanan alur dan rawatan permukaan anti-karat yang tinggi untuk memenuhi keperluan had yang diperibadikan bagi kedudukan lubang mekanikal khas.
