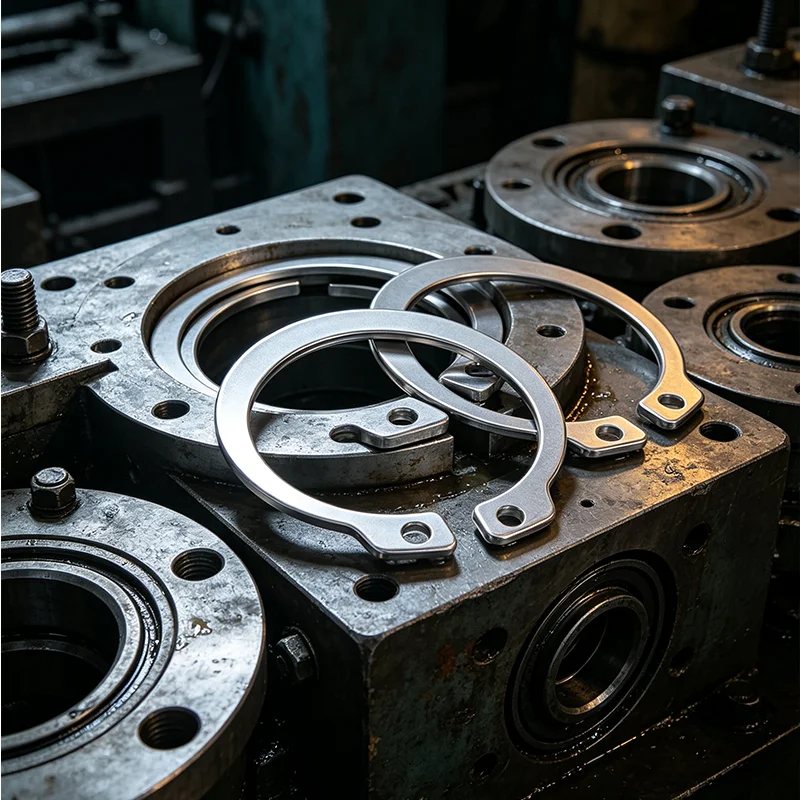

Keluli Tahan Karat DIN 471 Lingkaran Luaran

Kilang Wanluo berkualiti tinggi Keluli Tahan Karat DIN 471 Circlip Luaran dikeluarkan dengan ketat mengikut piawaian industri DIN Jerman, milik pengikat penahan elastik ketepatan yang direka khas untuk penetapan aci.

Hantar Pertanyaan

Product Description

Tidak seperti mesin basuh yang digunakan untuk galas tekanan dan anti kelonggaran, Keluli Tahan Karat DIN 471 External Circlip mempunyai struktur cincin anjal terbuka, digunakan secara eksklusif pada alur bulat luar aci berputar dan tetap. Dengan pengecutan elastik yang tepat dan prestasi set semula, ia boleh dipasang dengan cepat ke dalam alur aci untuk merealisasikan had paksi, dengan berkesan menghalang galas, gear, lengan dan bahagian aci lain daripada gelongsor paksi dan jatuh semasa operasi mekanikal. Ia adalah pengikat standard yang penting untuk pemasangan penghantaran mekanikal, menampilkan pemasangan mudah, ketepatan pengapit yang tinggi dan kesan had stabil jangka panjang.

Reka Bentuk Komponen Teras & Teknik Pemprosesan Terpiawai

Lingkaran aci luaran DIN 471 menggunakan keluli spring berkualiti tinggi dan bahan mentah keluli tahan karat, diproses dengan pengecapan ketepatan bersepadu, pelindapkejutan integral dan rawatan haba pembajaan dan kemasan tepi. Jurang terbuka standard dan lubang pemasangan terpelihara sangat sepadan dengan playar circlip profesional untuk pemasangan dan pembongkaran pantas. Diameter dalam dan radian ditentukur dengan tepat untuk memastikan pengapit ketat sesuai dengan alur aci standard, tiada pengapit longgar atau sisihan pengetatan yang berlebihan. Badan cincin keseluruhan mempunyai ketebalan seragam dan keliatan elastik yang sangat baik, dengan pengecutan yang stabil dan prestasi set semula, tidak mudah untuk menghasilkan keletihan elastik, ubah bentuk kekal atau patah selepas pembongkaran berulang dan operasi getaran jangka panjang. Tepi luar bebas burr yang licin mengelakkan calar bahagian yang sepadan, dan kekuatan struktur keseluruhan memenuhi keperluan had beban berat industri.

Parameter Produk

Item Parameter	Spesifikasi Terperinci
Nama Produk	DIN 471 Lingkaran Luar, Cincin Penahan Aci, Cincin Snap Luaran
Standard Eksekutif	DIN 471, Piawaian ISO, Piawaian GB, Saiz Bukan Piawai Tersuai
Bahan Tersedia	304, Keluli Tahan Karat 316L, Keluli Spring berkualiti tinggi, Keluli Karbon bersalut zink
Julat Saiz	Diameter aci φ3mm-φ100mm saiz standard penuh, apertur & ketebalan khas tersuai
Jenis Struktur	Cincin anjal terbuka luaran, reka bentuk lubang pemasangan berganda, jenis pengapit alur aci
Teknologi Pemprosesan	Pengecapan ketepatan, pengerasan rawatan haba, deburring tepi, penentukuran anjal
Objek Berkenaan	Aci berputar standard, aci gear, aci galas dan bahagian aci silinder
Rawatan Permukaan	Penjerukan & pempasifan / Bersalut zink / Oksida hitam, anti-karat & anti-karat
Sifat Mekanikal	Keliatan anjal yang kuat, anti-keletihan, had anti-jatuh, daya pengapit yang stabil
Kaedah Pembungkusan	Beg dalam kalis lembapan + karton eksport, pembungkusan palet untuk pesanan pukal
Perkhidmatan Bekalan	Bekalan pukal spot, penyesuaian bukan standard, perolehan sehenti pengikat campuran

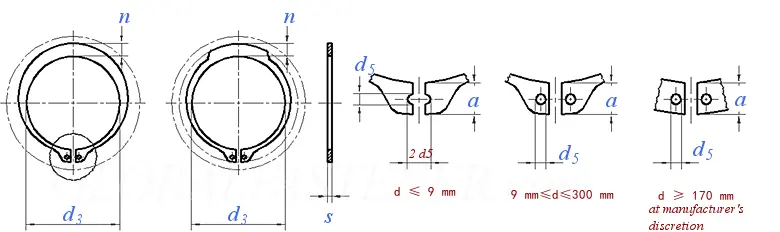

Stainless Steel Din 471 External Circlip

Diameter Nominal d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	maks	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	maks	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	maks	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
setiap 1000 unit ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Diameter Nominal d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	maks	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	maks	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
setiap 1000 unit ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Diameter Nominal d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	maks	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	maks	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	maks	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
setiap 1000 unit ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Diameter Nominal d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	maks	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	maks	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	maks	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
setiap 1000 unit ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Faedah Produk Terserlah & Penyesuaian Keadaan Kerja Sejagat

1. Reka bentuk penjepit aci luaran profesional sangat sepadan dengan alur aci standard, memberikan daya penjepit elastik yang seragam dan stabil, dengan berkesan mengehadkan anjakan paksi bahagian aci dan menyelesaikan masalah komponen jatuh yang disebabkan oleh getaran dan putaran peralatan.

2. Proses rawatan haba integral berketepatan tinggi memberikan circlip dengan pemulihan elastik yang sangat baik dan prestasi anti-keletihan. Ia mengekalkan keanjalan yang stabil selepas pengembangan dan penguncupan berulang, tiada kelonggaran atau kegagalan semasa operasi berkelajuan tinggi jangka panjang.

3. Lubang pemasangan berganda yang dikhaskan bekerjasama dengan playar circlip khas, merealisasikan pemasangan dan pembongkaran yang cepat, meningkatkan penyelenggaraan peralatan dan kecekapan penggantian komponen, yang sesuai untuk pemasangan perindustrian kelompok.

4. Kemasan licin tanpa burr melindungi aci dan bahagian yang sepadan daripada calar dan lelasan semasa pemasangan dan operasi, memastikan ketepatan pemasangan dan hayat perkhidmatan komponen penghantaran.

5. Pelbagai bahan dan pilihan rawatan permukaan menyesuaikan diri dengan persekitaran kerja yang berbeza, digunakan secara meluas dalam peralatan mekanikal, bahagian automotif, peralatan elektrik, komponen pneumatik hidraulik dan sistem penghantaran automatik.

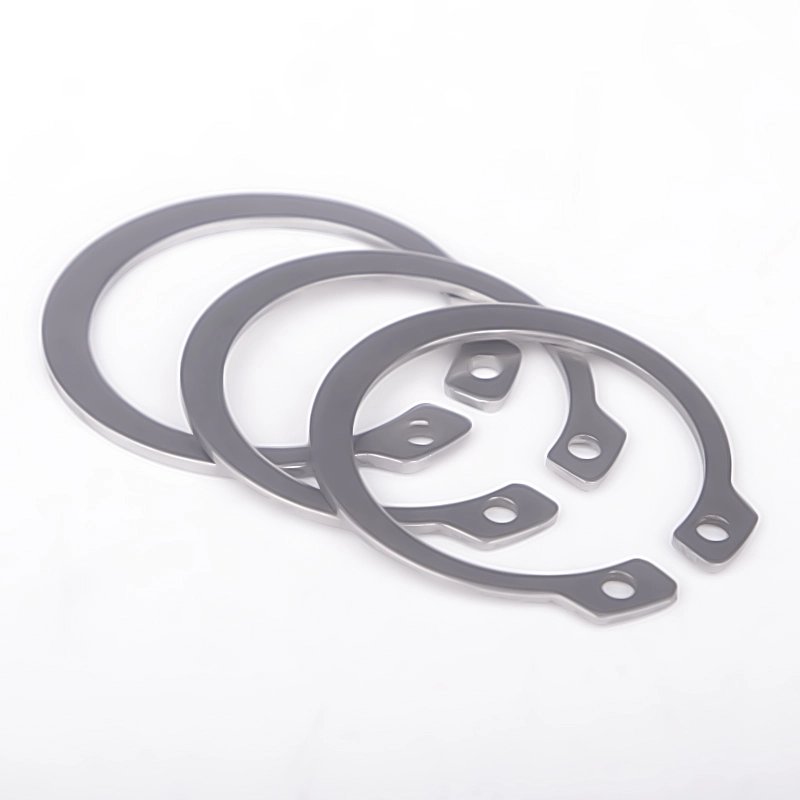

Stainless Steel Din 471 External Circlip

Soalan Lazim

S1: Keluli Tahan Karat DIN 471 External Circlip digunakan untuk apa?

A1: DIN 471 ialah circlip luaran untuk aci, terutamanya dipasang pada alur luar aci mekanikal untuk menetapkan galas, gear, lengan aci dan bahagian lain, menghalang gelongsor paksi dan jatuh, menyedari had tepat komponen aci berputar.

S2: Apakah perbezaan antara lilitan DIN 471 (aci) dan DIN 472 (lubang)?

A2: DIN 471 ialah lilitan luar untuk pemasangan aci, mengapit bulatan luar aci; DIN 472 ialah lilitan dalaman untuk pemasangan lubang, mengapit dinding dalam lubang. Kedua-dua struktur adalah bertentangan dan tidak boleh ditukar ganti.

S3: Adakah circlip kehilangan keanjalan selepas penggunaan jangka panjang?

A3: Circlips DIN 471 kami menggunakan rawatan pelindapkejutan dan pembajaan yang ketat, dengan prestasi anjal yang stabil dan keupayaan anti-keletihan yang kuat. Di bawah keadaan kerja standard, ia tidak akan longgar atau tidak sah, memastikan kestabilan had jangka panjang.

S4: Adakah pemasangan memerlukan alat profesional?

A4: Ya. Adalah disyorkan untuk menggunakan playar circlip yang sepadan untuk pemasangan pengembangan untuk mengelakkan ubah bentuk dan patah tiruan, memastikan kesesuaian ketat dan kesan had yang stabil selepas pemasangan.

S5: Bolehkah anda menyesuaikan lilitan bukan standard?

A5: Ya. Kami menyokong penyesuaian diameter luar khas, ketebalan, saiz alur dan rawatan permukaan tahan kakisan tinggi untuk memenuhi keperluan had komponen aci mekanikal khas.
